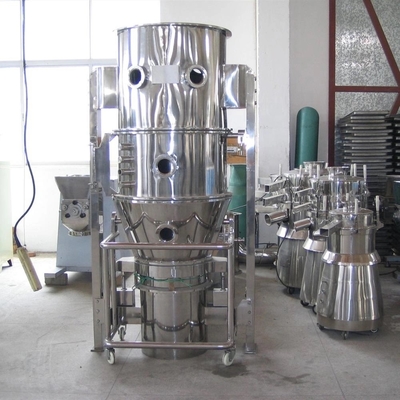

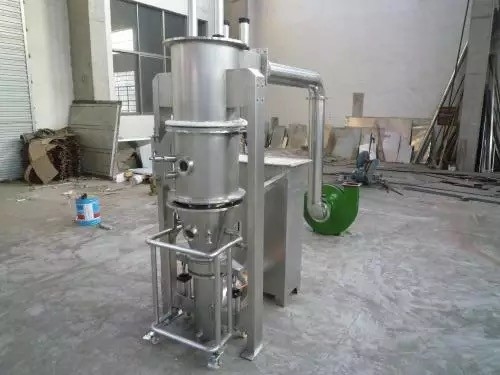

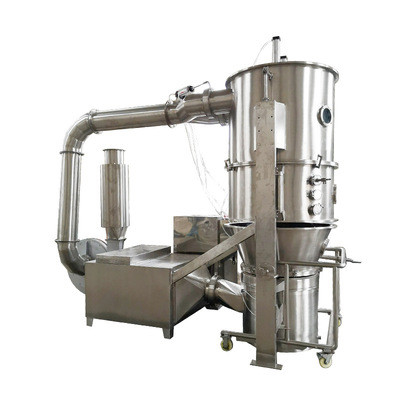

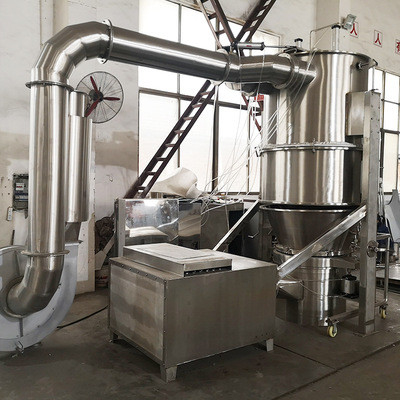

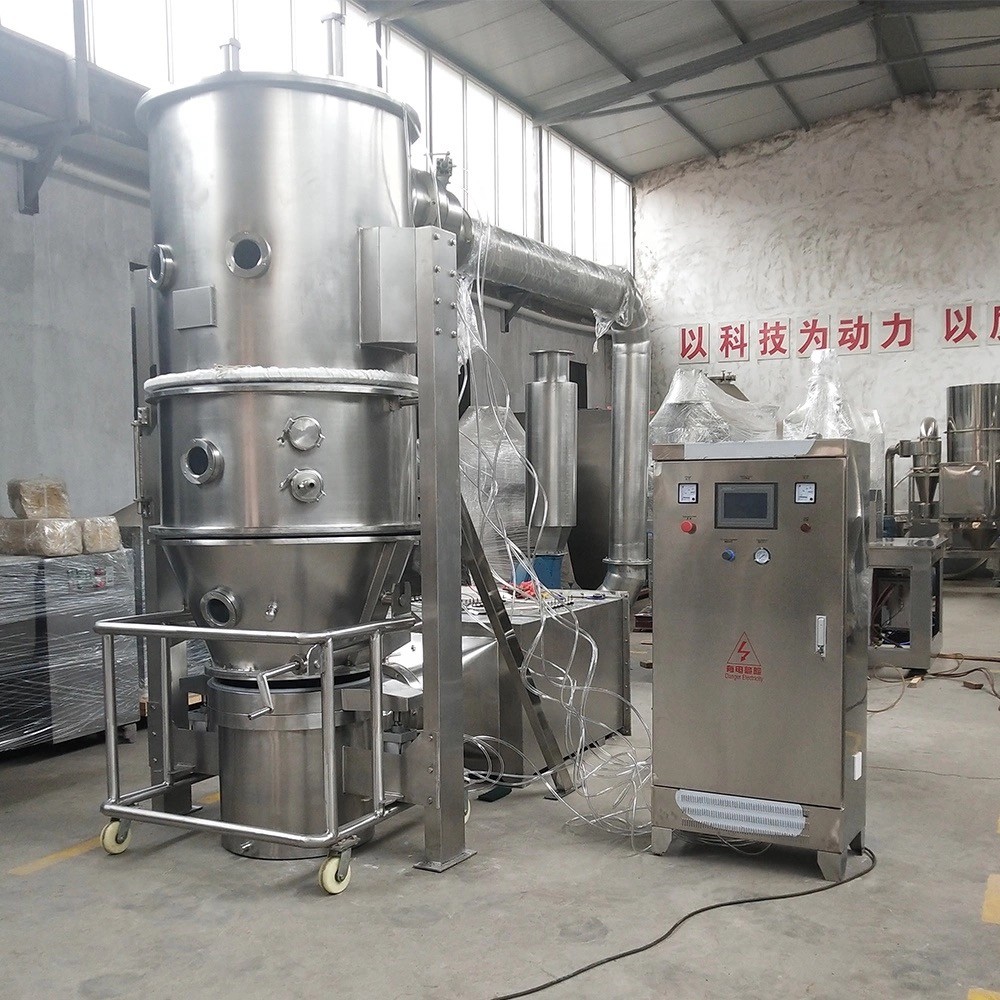

Dessiccateur à lit fluidisé Granualting et granulatoire de revêtement de machine de Granulaion
Dessiccateur de granulatoire de lit fluide
Introduction
Mettez la poudre pour la granulation ou le matériel granulaire pour enduire dans le lit fluidisé. L'air froid entre de la chambre de chauffe à l'arrière du moteur principal. Après que l'effet primaire et le filtre intermédiaire d'effet, l'appareil de chauffage soit chauffé à la température exigée par l'air d'admission et puis entre dans le lit fluidisé. Il est fluidisé dans le lit, et la reliure pour la granulation est envoyée dans l'atomiseur deux-liquide par la pompe d'infusion, et a pulvérisé au matériel fluidisé après l'atomisation. Les poudres se jettent un pont sur et recueillent dans des granules et grandissent ou former un film sur le matériel à enduire. Après que l'eau se volatilise, elle est prise hors de la machine par l'air d'échappement.
Paramètres techniques
| Article |
Unité |
Modèle |
| FL-3 |
FL-5 |
FL-15 |
FL-30 |
FL-60 |
FL-120 |
FL-200 |
FL-300 |
FL-500 |
FL-1000 |
| Conteneur |
Diamètre |
millimètre |
300 |
400 |
550 |
700 |
1000 |
1200 |
1400 |
1600 |
1800 |
2200 |
| Volume |
L |
12 |
22 |
45 |
100 |
220 |
420 |
670 |
1000 |
1500 |
3000 |
| Capacité |
Mn. |
kg/batch |
1,5 |
4 |
10 |
15 |
30 |
80 |
100 |
150 |
250 |
800 |
| Maximum. |
kg/batch |
4 |
6 |
20 |
45 |
90 |
160 |
300 |
450 |
750 |
1200 |
| Consommation de vapeur |
kg/batch |
15 |
23 |
42 |
70 |
140 |
211 |
282 |
366 |
451 |
750 |
| Pression de vapeur |
MPA |
0.1-0.4 |
| Volume d'air comprimé |
m3/min |
0,9 |
0,9 |
0,9 |
0,9 |
1 |
1 |
1,1 |
1,5 |
3 |
4 |
| Puissance de moteur de fan |
kilowatt |
3 |
4 |
5,5 |
7,5 |
11 |
18,5 |
30 |
37 |
45 |
90 |
| La température |
℃ |
RT-120 |
| Taux matériel de collection |
% |
>99 |
| Délai de fonctionnement |
minute |
15~30 (sujet à la matière première) |
| Teneur en eau finale |
% |
0,2 |
| Bruit |
DB |
≤75 |
| Poids |
kilogramme |
500 |
700 |
900 |
1000 |
1100 |
1300 |
1500 |
1800 |
2500 |
3500 |
| Dimension |
m |
1*0.6*2.1 |
1.2*0.7*2.3 |
1.25*0.9*2.5 |
1.6*1.1*2.5 |
1.85*1.4*3 |
2.2*1.65*3.3 |
2.34*1.7*3.8 |
2.8*2*4.5 |
3*2.25*5 |
4*2.8*7.2 |
Principe d'équipement
Le matériel est suspendu sous l'action de la circulation d'air chaud propre (pression négative) pour former un état fluidisé, et sa surface est en plein contact avec de l'air chaud, et la chaleur est également chauffée à un état d'échange thermique, qui a le rendement extrêmement élevé. Équipé de système de jet approprié et unes autre d'améliorations dans la structure fonctionnelle du lit fluidisé, elle montre convenablement les caractéristiques de la granulation à lit fluidisé de séchage par atomisation et revêtement, c.-à-d., c'est devenu un genre de séchage, de granulation, et de revêtement. Utilisez l'équipement de processus.
Caractéristiques
Il y a un dispositif de décharge d'eaux d'égout au fond du centre serveur, qui peut rapidement vidanger l'eau accumulée en nettoyant la machine ;
Mélange, granulation et séchage complets dans le même conteneur, réduisant le processus ;
Fonctionnez dans un à bac fermé sans poussière volante et améliorez l'environnement de fonctionnement ;
Le sachet filtre adopte le matériel antistatique de filtre, et il est sûr utiliser l'équipement ;
L'atomiseur de reliure adopte un pistolet de pulvérisation multi-liquide, qui est uniformément pulvérisé et a un taux qualifié élevé de produits finis ;
Le conteneur rond est utilisé pour le lavage facile ; la partie en contact avec des matériaux est faite d'acier inoxydable ;
Adoptez le joint élévateur de cylindre, le joint fiable et l'opération simple ;
La machine entière a bon scellant l'opération de représentation et de pression négative.
Par la granulation de système de poudre, la fluidité est améliorée et le vol de la poussière est réduit.
Par la granulation de poudre, sa solubilité est améliorée.
Il adopte l'emboutage et le déchargement, qui est commode, rapide et complet, et peut également concevoir d'alimentation et d'évacuation un système automatique au besoin.
L'opération scellée de pression négative, le gaz est filtrée. Facile à utiliser et facile à nettoyer, c'est un équipement idéal qui répond aux exigences du « GMP »
La vitesse de séchage est rapide, la température est uniforme, et la période de granulation de chaque groupe est généralement de 15-45 minutes.
Mélanger-granuler-séchage-refroidir-accompli dans une machine.
Adoptant le pistolet de pulvérisation antiblocage multi-liquide, le matériel est uniforme, et le taux qualifié de produits finis est considérablement amélioré.
Le système de contrôle est : (a) règlement de vitesse de conversion de fréquence (facultatif), (b) avec le système de positionnement, (c) synchronisation fonctionnante.
Ci-dessus FL200 est équipé d'un système de alimentation automatique de vide pour réduire l'intensité de travail des travailleurs
Un système de refroidissement rapide peut être installé selon des besoins en matériaux.
Portée d'application
Granulation pharmaceutique et revêtement
Granulation : granules de comprimé, granules pour des granules, granules pour des capsules.
Revêtement : granule, couche protectrice de pilule, préparation de couleur, à émission lente, film, revêtement entérique.
Granulation et revêtement de nourriture
Sucre, café, poudre de cacao, crème, jus en poudre, acides aminés, assaisonnements, nourriture soufflée.
Granulation des pesticides, colorants, colorants
Séchage des matériaux de poudre, de granule et de bloc
