équipement de séchage pharmaceutique chimique de dessiccateur horizontal de lit fluidisé de la vibration 450V

Machine de séchage de granule de nourriture pharmaceutique chimique de dessiccateur de lit fluidisé vibrant

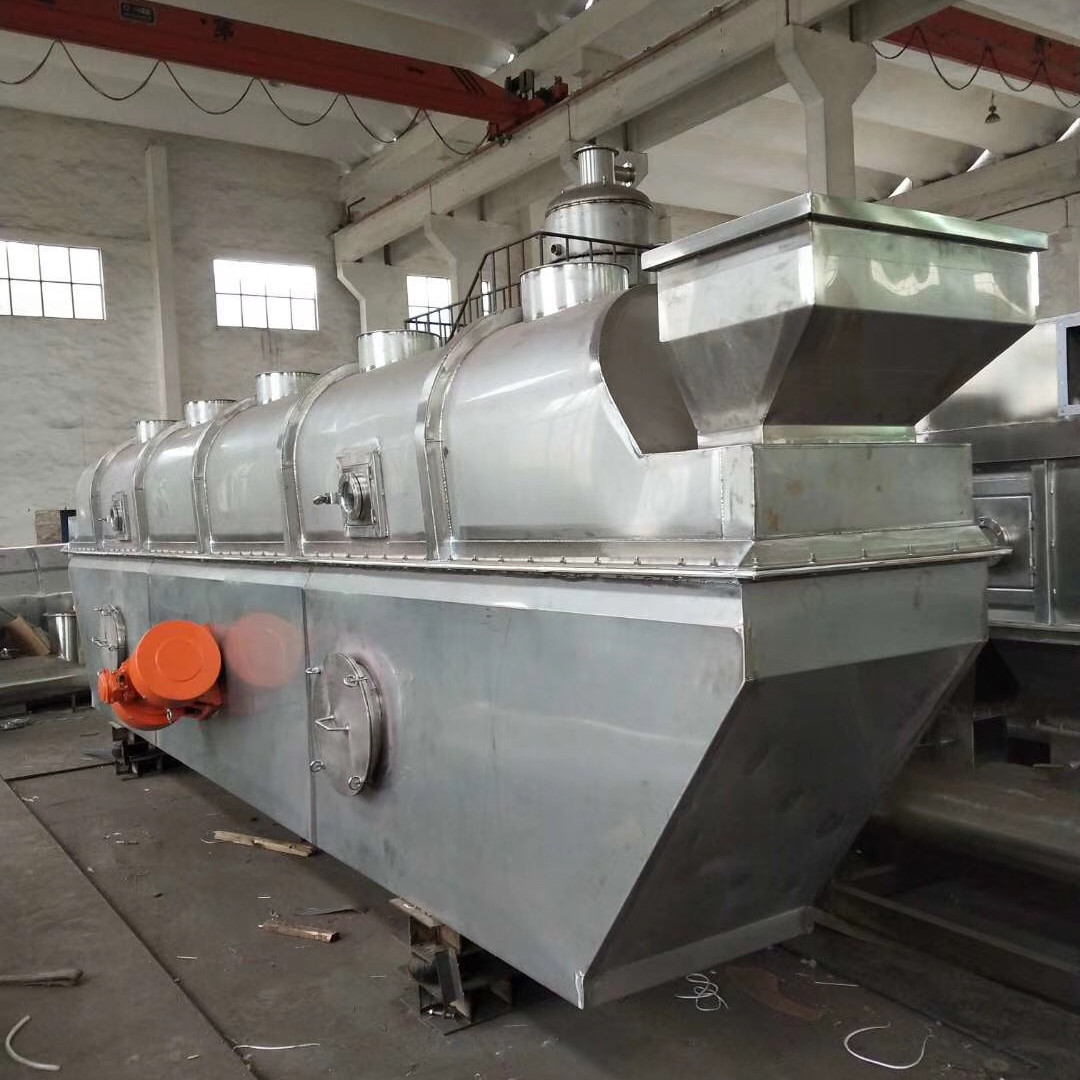

Séchoir à lit fluidisé vibrant

Principe de fonctionnement de l'équipement
La série WKS de séchoirs à lit fluidisé vibrant est un équipement de séchage continu pour les particules non collantes. Son principe de fonctionnement est le suivant : l'air froid est filtré à travers le filtre, puis passe dans le radiateur et est chauffé à une certaine température, puis l'air chaud est distribué dans le lit inférieur via plusieurs entrées et circule à travers la plaque perforée du lit. Le matériau pénètre uniformément dans le lit via un alimentateur à vis, sous l'action de la force de vibration, le matériau avance continuellement dans la direction horizontale, tout en subissant un échange de chaleur avec l'air chaud venant du bas, l'humidité du matériau s'évapore rapidement et l'air humide est évacué du ventilateur d'extraction, et le matériau est complètement séché et déchargé de l'orifice de décharge.

Caractéristiques de l'équipement
1, le temps de séchage de l'équipement est court, ne prend que 6 minutes environ pour l'ensemble du processus de séchage, les ingrédients généralement efficaces ne seront pas détruits.
2, la plaque de déversoir réglable est réglée au niveau de l'orifice de décharge. En ajustant la hauteur de la plaque de déversoir, vous pouvez contrôler le temps de séchage du matériau afin de vous assurer que la teneur en eau finale des matériaux répond aux exigences.
3, la plaque perforée adopte un processus de contre-pression pour assurer la planéité de la plaque perforée, afin d'éviter les délais dans le processus de fonctionnement du matériau.
4, il y a plusieurs entrées de vent vers le lit inférieur, de sorte que l'air chaud à travers la couche de matériau soit plus uniforme.
5, l'ensemble du traitement de chauffage électrique est appliqué au lit inférieur après l'achèvement de la production, éliminant la gravité du soudage, améliorant la résistance du lit, un tube sans soudure à paroi épaisse est appliqué à l'intérieur pour renforcer la force de vibration uniforme.
6, le tube central équipé d'un moteur de vibration est soudé avec une plaque de renfort en fonction de l'angle de rayonnement des vibrations, transmettant efficacement la force de vibration uniformément aux différentes parties du lit, de sorte que le matériau soit uniformément fluidisé, tout en étant équipé d'un poids amovible, pour éviter le phénomène de résonance.
7, l'amortisseur adopte un ressort trempé et revenu, les performances de compression et les performances de rebond sont bonnes, filtrant efficacement la force de vibration au sol, pour surmonter les défauts de l'amortisseur en caoutchouc qui est un vieillissement facile et une courte durée de vie, etc.
8, le lit supérieur est conçu pour être fixe, il existe une connexion souple avec le lit inférieur, réduisant la charge du moteur de vibration, tout en réduisant la résistance du lit supérieur.
9, une section de refroidissement est équipée de la partie arrière, peut rapidement refroidir le matériau, le matériau peut être emballé directement ; l'air froid subit d'abord une déshumidification, puis est réchauffé, réduisant ainsi l'humidité de l'air froid, afin de garantir que la teneur finale en eau des matériaux répond aux exigences et que la température de l'air froid puisse être réglée en fonction des exigences spécifiques.
10, le lit supérieur est équipé d'un certain nombre de lunettes d'observation et de portes de nettoyage, faciles à nettoyer.
11, le lit supérieur adopte un certain nombre de tuyaux en acier sans soudure en acier inoxydable pour renforcer, améliorant ainsi la résistance, tandis que sur le renforcement des tuyaux, il n'y a pas de matériau accumulé.
12, le réchauffeur à vapeur adopte des ailettes en aluminium à tube sans soudure et est conçu en forme de U, avec une coque externe, de sorte que le tube chauffant ait de la place pour la dilatation et la contraction thermiques, afin d'éviter le phénomène de fissuration des soudures du réchauffeur conventionnel avec caloduc fixe en raison de la dilatation et de la contraction thermiques, tout en améliorant l'efficacité du transfert de chaleur.

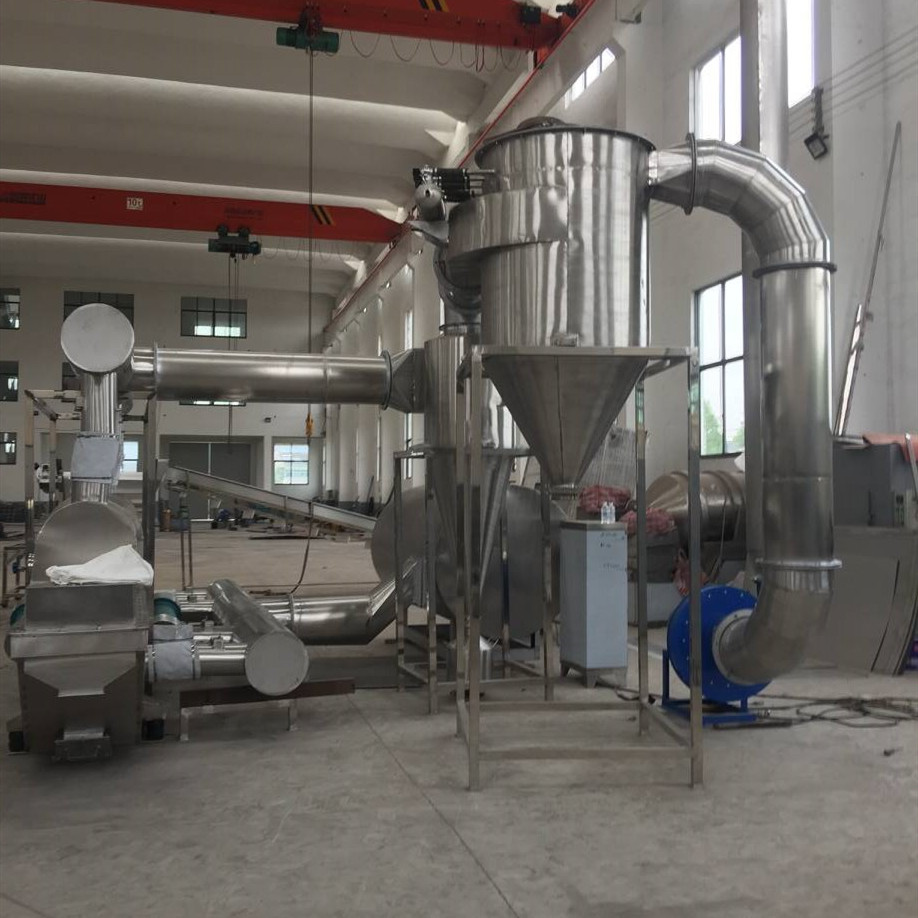

13, adopte un séparateur de poussière à cyclone à long cône à haute efficacité, réduisant considérablement la poussière d'échappement, de sorte que le rendement du matériau puisse atteindre 98 %.

Application
Sécheur industriel à lit fluidisé par vibration applicable aux opérations chimiques, pharmaceutiques, alimentaires, de légumes déshydratés, alimentaires, minéraux et autres industries de la poudre, des matériaux granulaires, du séchage, du refroidissement et autres opérations.
Tels que : acide citrique, glutamate monosodique, borax, sulfate d'ammonium, engrais composé, radis l, soie, farine de soja, lies, graines, scories, sucre.

Paramètres techniques

Bref dessin
